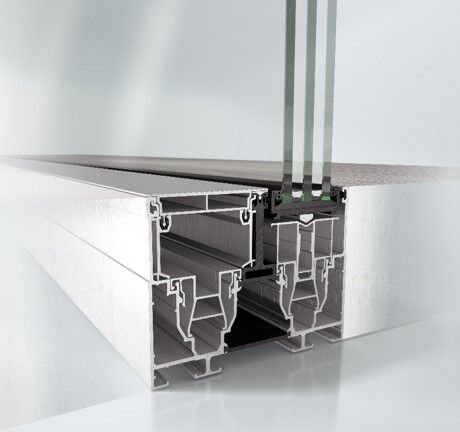

Toplotno izoliran sistem za panoramske drsne zasteklitve (Panorama design) za največjo preglednost in največjo možno pojavnost svetlobe. Osnovna globina podboja 197 mm pri dvotirnem podboju in 297 mm pri trotirnem podboju, globina krila 77 mm.
Konstrukcijske značilnosti: Okvir je opremljen z dvema drsnima tiroma. Zelo ozki plastični (PA) krilni profili se v skladu s sistemskimi specifikacijami prilepijo neposredno na izolacijsko steklo, katero tvori statični element. Posebno pozornost je treba omeniti na pazljivost združljivost lepila – vezi steklenega roba s profili kril. Poleg tega je za optimalen rezultat potrebno predhodno čiščenje z lepilnim čistilom. Vmesni plastični profili kril na srednjem deli so na vidnem območju prekriti z aluminijastimi pokrovi.
Maksimalna teža krila: do 500 kg
Maksimalna dimenzija krila: 3200 x 3500 mm
Vgradne debeline stekla: od 46 do 60 mm
Tesnila so oblikovana tako, da so uporabniku nevidna

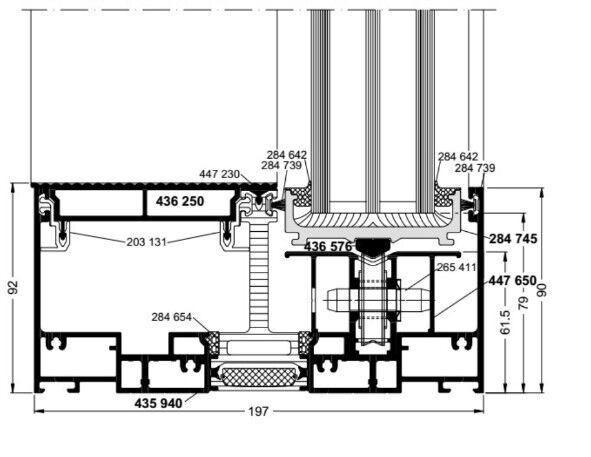

Globine osnovnega profila:
Dvo-tirna: 197 mm
Tro-tirna: 297 mm
Globina krila: 77 mm
Pogledne širine profilov:
Osnovni profil okvirja 90 in 150 mm: 0 mm, ker je kompletno integriran v fasadno oblogo in notranjo oblogo
Profil krila: 0 mm, ker je kompletno skrit v profil okvirja (bočno, spodaj in zgoraj)
Vmesni spoj med krili: pogledne širine samo 37 mm ali 48 mm s statično ojačitvijo
Spoj dvo-krilnega krila ''štulb'': 77 mm
Rokovanje-upravljanje:
Motorno upravljanje preko stikala na zidu ali vezava na pametno inštalaciji, ker gre za električno napravo, motorno premikanje kril velike teže je obvezno predvideti varnostne senzorje in letve
Schüco ASE 77 PD.HI - testi in standardi
Toplotna izolativnost po EN ISO 10077-2 - Uf > 1,0 W/m2K
Protvlomni razred po ENV 1627 - do RC2
Zrakotesnost po EN 12207 - razred 4
Vodotesnost po EN 12208 – 8A
Odpornost na udarni veter EN 12210 - razred C3/B3
Mehanske lastnosti po EN 13115 - razred 1
Odpornost na karozijo po EN 1670 - razred 4
